1. Yükler Temele Nasıl Ulaşır? (Yük Aktarım Yolu)
Basit bir çelik depo veya atölye tasarlarken, kar, rüzgar ve kaplama ağırlıklarının havada duramayacağını biliriz. Çelik yapılarda yükler, tıpkı bir şelale gibi yukarıdan aşağıya doğru belirli bir sırayla akar. Buna Yük Aktarım Yolu (Load Path) denir.
Kar yükünü ve kendi ağırlığını alır, altındaki aşıklara iletir.
Kaplamadan gelen yayılı yükü alır, ana çatı kirişlerine aktarır.
Yükleri toplar, açıklığı geçerek sağ ve solundaki kolonlara aktarır.
Çatıdan gelen devasa ağırlığı (Eksenel Basınç) alıp güvenle temele iletirler.

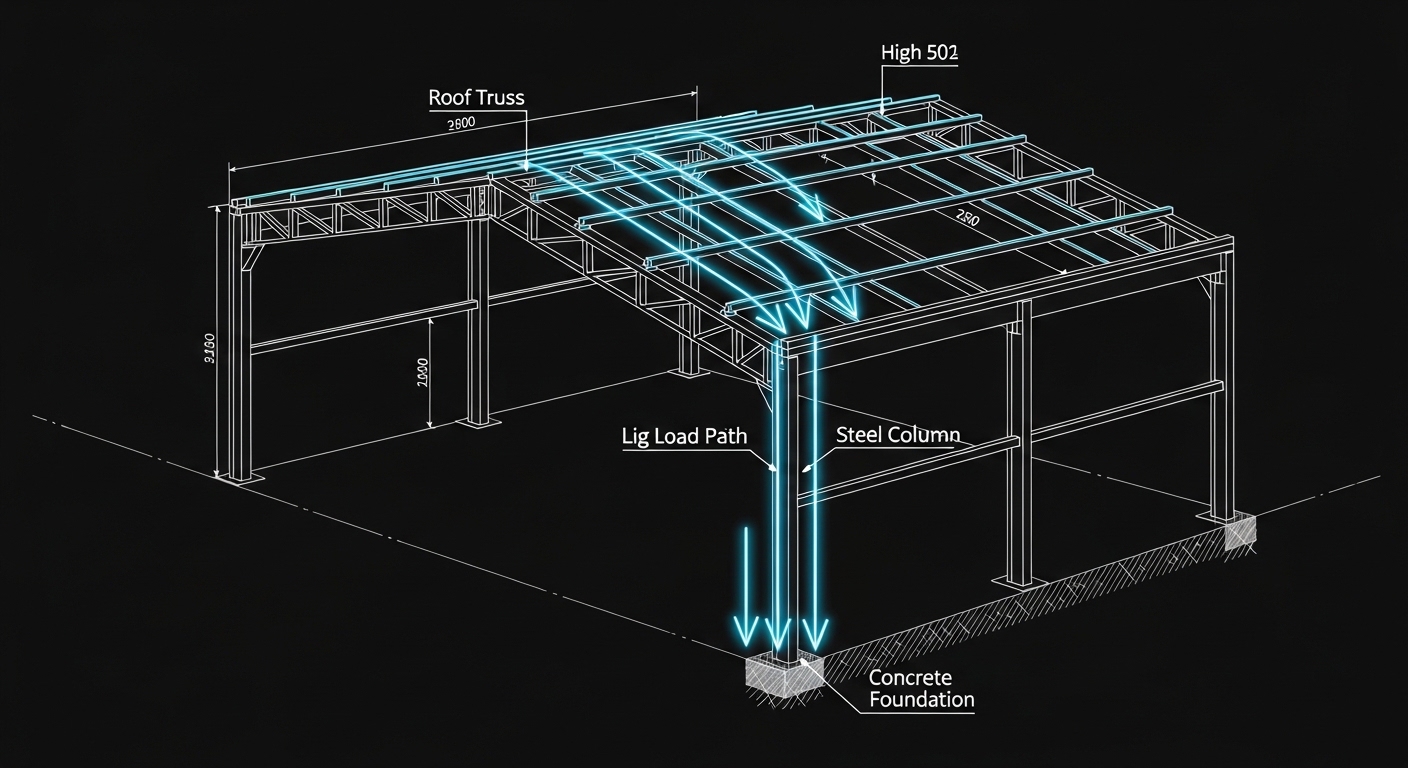

Şekil 1: Çatıdan temele yük aktarım şeması.

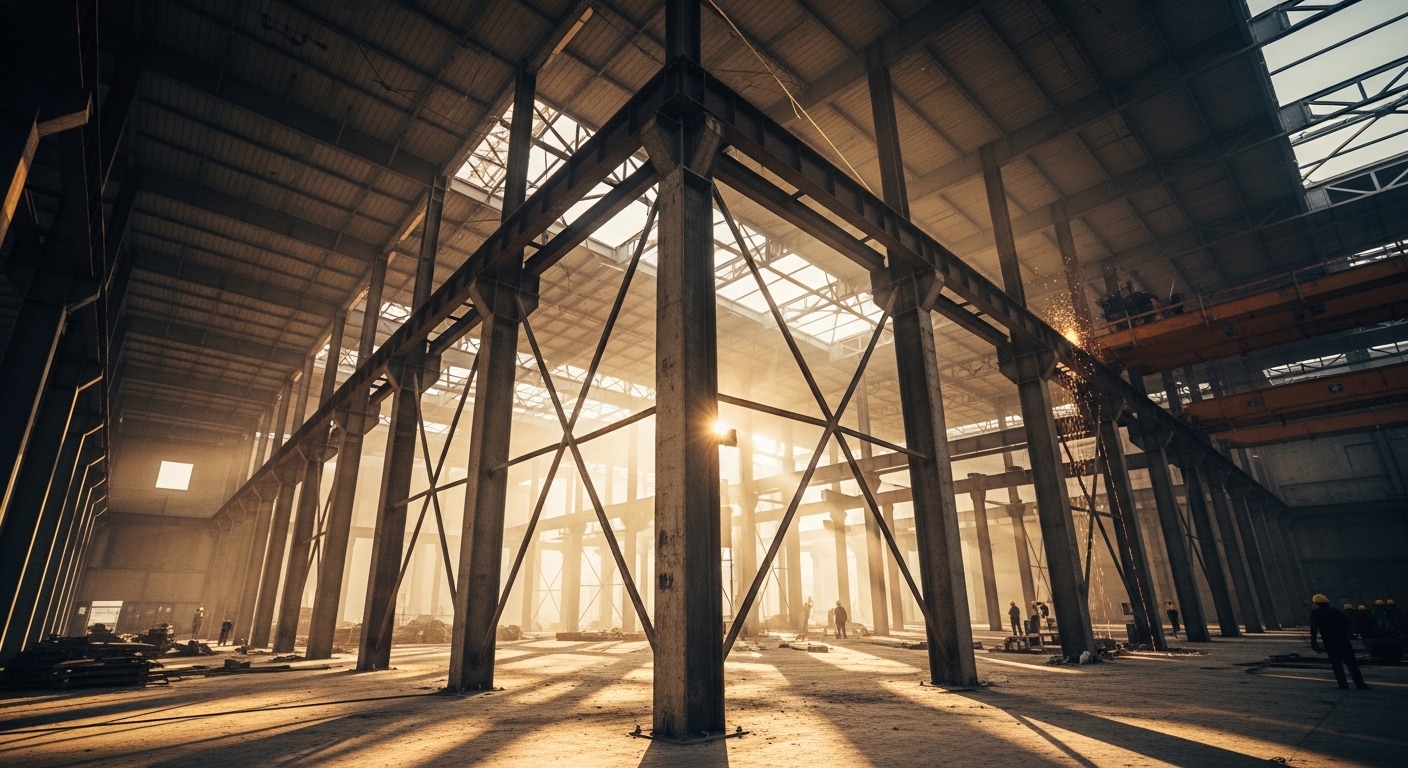

2. Kolon Tasarımı: Neden Burkulmayı Hesaba Katıyoruz?
Bir çelik kolona üstten yük bindiğinde kolon iki şekilde göçebilir: Ya ezilir (çok kısa kolonlar) ya da burkulur (buckling). Çelik yapıların büyük çoğunluğunda kolonlar ezilmeden değil, narin (ince-uzun) oldukları için aniden yana doğru bel vererek burkulurlar.
TBDY 2018 ve ÇYTHYE 2016, bir kolonun burkulma riskini yönetmek için Narinlik Oranı (λ) kuralını koyar. Formül şudur:
λ = (K × L) / i ≤ 200
- L (Kolon Boyu): Uzun kolonlar kolay burkulur.
- K (Mesnet Şartı): Kolon uçlarının tutulma şekli.
- i (Atalet Yarıçapı): Kolonlar her zaman zayıf eksenleri yönünde burkulmaya eğilimlidir.
Şekil 2: Eksenel basınç altındaki çelik kolonun (zayıf eksende) yanal burkulması.
Senaryo ve Veriler:
Elimizde boyu L = 6.75 metre (6750 mm) olan ve altı-üstü mafsallı K = 1.0 bir HE 600 A (HEA 600) kolon var. Malzememiz standart S275 yapı çeliği.
- Alan (A): 22650 mm²
- Atalet Yarıçapı (iy): 70.5 mm
- Akma Dayanımı (Fy): 275 MPa
- Elastisite (E): 210000 MPa
ADIM 0: Yerel Burkulma (Kesit Narinliği) Kontrolü
Yönetmelik (ÇYTHYE-2016 Tablo 8.1), kolonun genel olarak sağa veya sola devrilmesinden önce, başlık ve gövde gibi ince parçalarının kendi içinde ezilip buruşmayacağını (Yerel Burkulma) kontrol etmemizi ister.
Eksenel Basınç Kuvveti Etkisindeki Çelik Eleman İçin Dayanım Eğrisi
Kaynak: ÇYTHYE-2016 Yönetmelik Uygulama Kılavuzu - Şekil 8.1
- b: Başlık genişliğinin yarısı (Örn: HEA 600 için b = 300 / 2 = 150 mm)
- t: Başlık et kalınlığı (HEA 600 için t = 19 mm)
- E: Çeliğin Elastisite Modülü (200.000 MPa)
- Fy: Çeliğin Akma Dayanımı (S275 için 275 MPa)
Not: Çelik kalitesi arttıkça, üzerindeki stres de artacağı için yerel burkulma riski yükselir ve yönetmelik sınırı daraltır.
ADIM 1: Narinlik Oranı Hesabı (λ)
Önce kolonumuzun ne kadar "narin" (ince-uzun) olduğunu bulmalıyız. Yönetmelik sınırı 200'dür.
(95.74 ≤ 200 olduğu için kolon kullanıma uygundur.)
ADIM 2: Sınır Değer Kontrolü
Kolonumuz ezilerek mi (inelastik) yoksa aniden kırılarak mı (elastik) burkulacak? Yönetmeliğin koyduğu sınır değeri hesaplarız:
Karar: Narinliğimiz (95.74), sınır değerden küçük olduğu için kolonumuz İnelastik (kısmen ezilerek) burkulacaktır.
ADIM 3: Euler Burkulma Gerilmesi (Fe)
Eğer kolon kusursuz olsaydı ne kadar gerilme taşırdı?
ADIM 4: Gerçek Kritik Gerilme (Fcr)
Gerçek hayattaki kusurları ve burkulma riskini gözeterek yönetmeliğin formülüyle değeri düşürürüz:
ADIM 5: Sonuç! Güvenli Taşıma Kapasitesi (Pgüvenli)
Son olarak bulduğumuz Kritik Gerilme (Fcr) ile Kesit Alanını (A) çarpıp, GKT güvenlik katsayısına (Ω = 1.67) böleriz.
2. Pgüvenli = 3743 kN / 1.67 = 2241 kN (Yaklaşık 224 Ton!)
Sonuç: 6.75 metre boyundaki HEA 600 kolon, tepesine 224 Ton yük binene kadar güvenle ayakta kalacaktır!
Otomatik Kolon Kapasite Hesaplayıcı
Yukarıdaki mantığı kavradıysanız, boyu veya profili değiştirip sonuçların nasıl saniyeler içinde hesaplandığını test edebilirsiniz.
