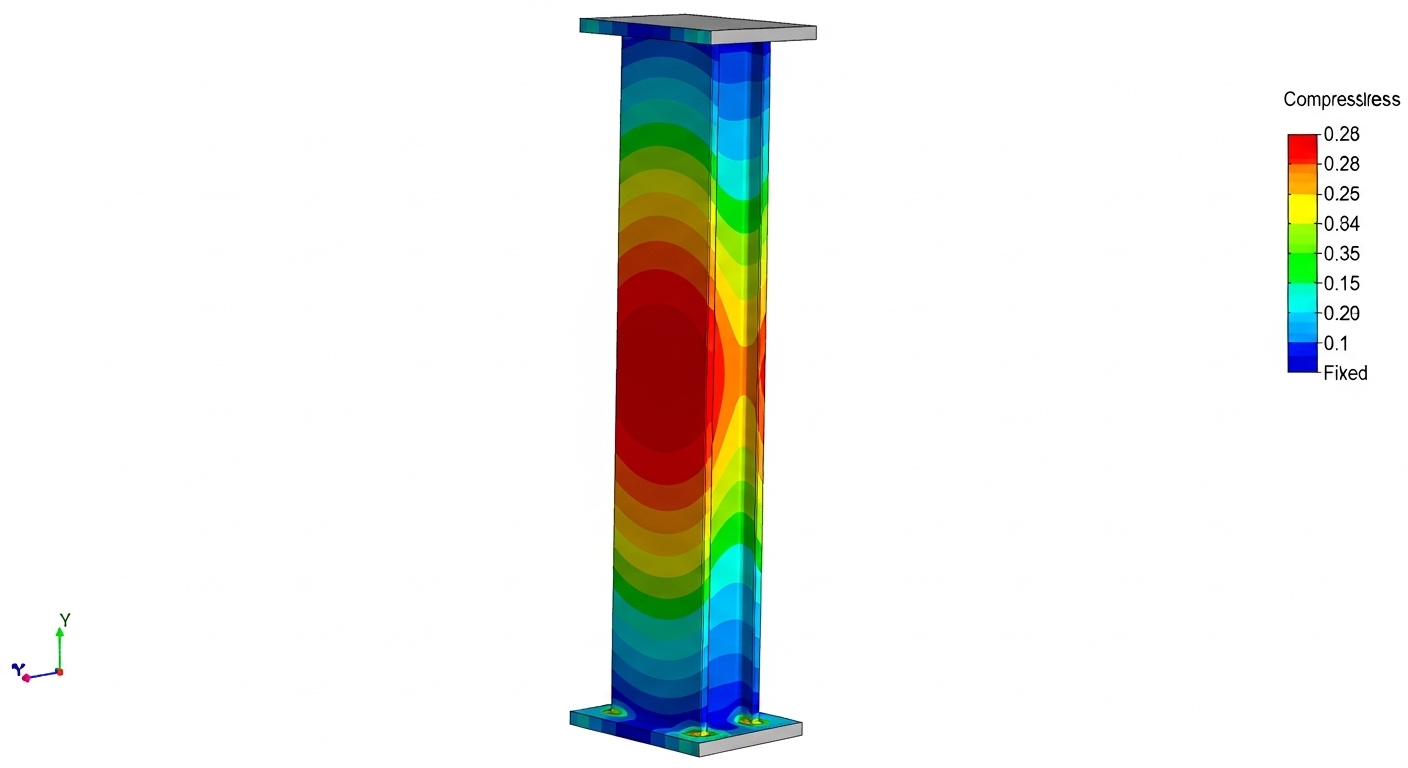

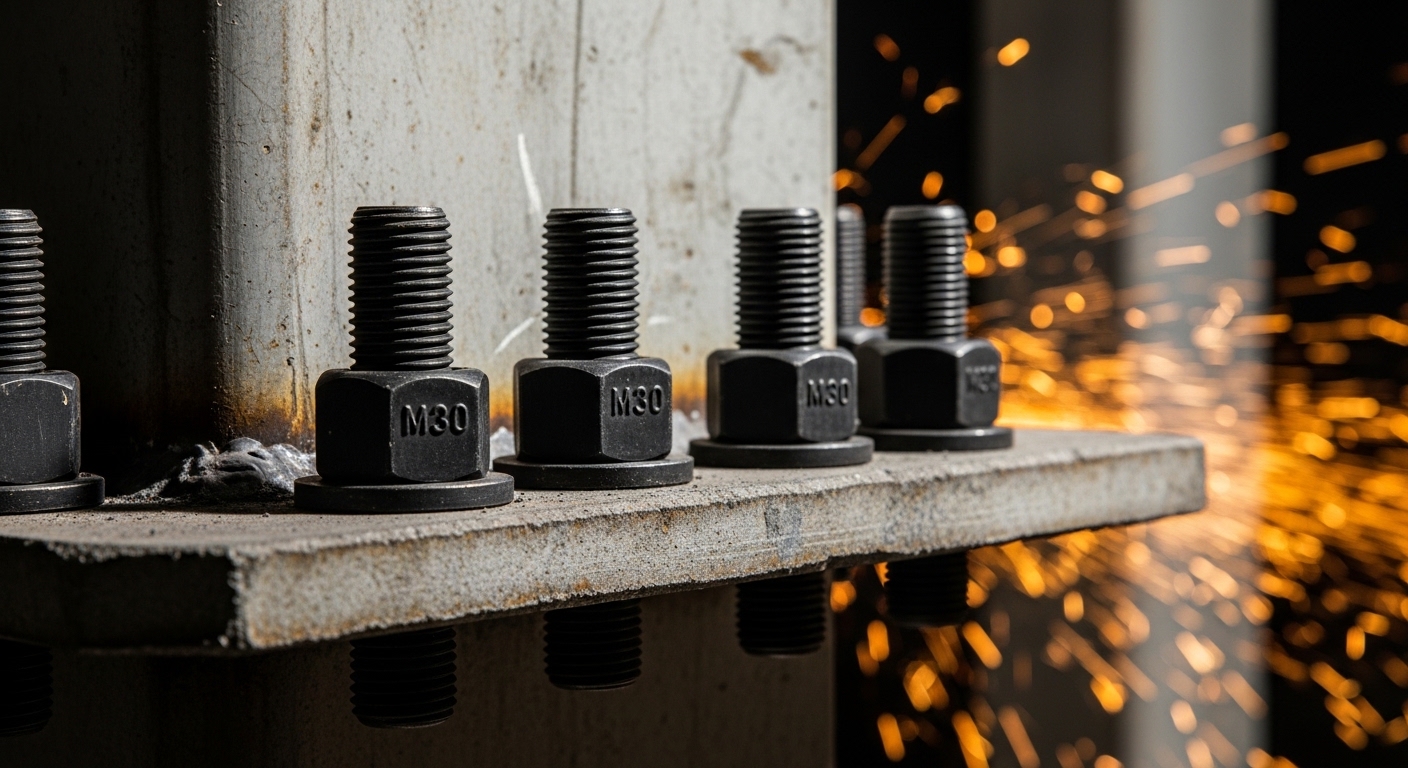

Formüldeki değerleri parça parça inceleyelim ve $R_{nv}$'nin sırrını çözelim:1. $F_{nv}$ Nedir? (Gerilme)$F_{nv}$, malzemenin sadece 1 milimetrekarelik (1 mm²) alanının makaslanmaya (kesilmeye) karşı dayanabildiği güçtür.Örneğindeki 8.8 bulon için bu değer $360 \text{ MPa}$ çıkmış.Mühendislik Sırrı: $1 \text{ MPa} = 1 \text{ Newton} / \text{mm}^2$'dir. Yani bu civatanın sadece incecik 1 milimetrekaresi, kopmadan önce $360 \text{ Newton}$ yük taşıyabiliyor.2. $R_{nv}$ Nedir? (Toplam Kapasite)Senin civatan sadece 1 mm² değil ki! Seçtiğin civata M20 çapında bir civata.Bir M20 civatanın kesit alanı daireseldir ve $A = \pi \times r^2$ formülünden alanı $314 \text{ mm}^2$ bulunur.Eğer 1 mm² alan $360 \text{ N}$ taşıyorsa, 314 mm² alan ne kadar taşır?İşte $R_{nv}$, civatanın tüm gövdesinin toplam taşıma kapasitesidir.Formül tam olarak budur:$$R_{nv} = \text{Gerilme } (F_{nv}) \times \text{Alan } (A)$$3. O Zaman Neden 1000'e Bölüyoruz?Matematiği yapalım:$$R_{nv} = 360 \text{ N/mm}^2 \times 314 \text{ mm}^2 = 113040 \text{ Newton}$$Sonuç 113.040 Newton çıktı. Ancak inşaat mühendisliğinde "Newton" çok küçük bir birimdir; biz tonlarca ağırlıktan bahsederiz. Bu devasa sayıyı sadeleştirmek için onu kiloNewton (kN) cinsine çevirmemiz gerekir. Tıpkı gramı kilograma çevirir gibi 1000'e böleriz.$$R_{nv} = \frac{113040}{1000} = \mathbf{113.04 \text{ kN}}$$Özetle: $R_{nv}$, M20 çapında 8.8 kalite bir bulonu tam ortasından giyotin (makas) gibi kesip ikiye ayırmak için uygulaman gereken toplam nihai kuvvettir (Yaklaşık 11.3 Ton).

Profil atalet, alan vb değerler tablosu.

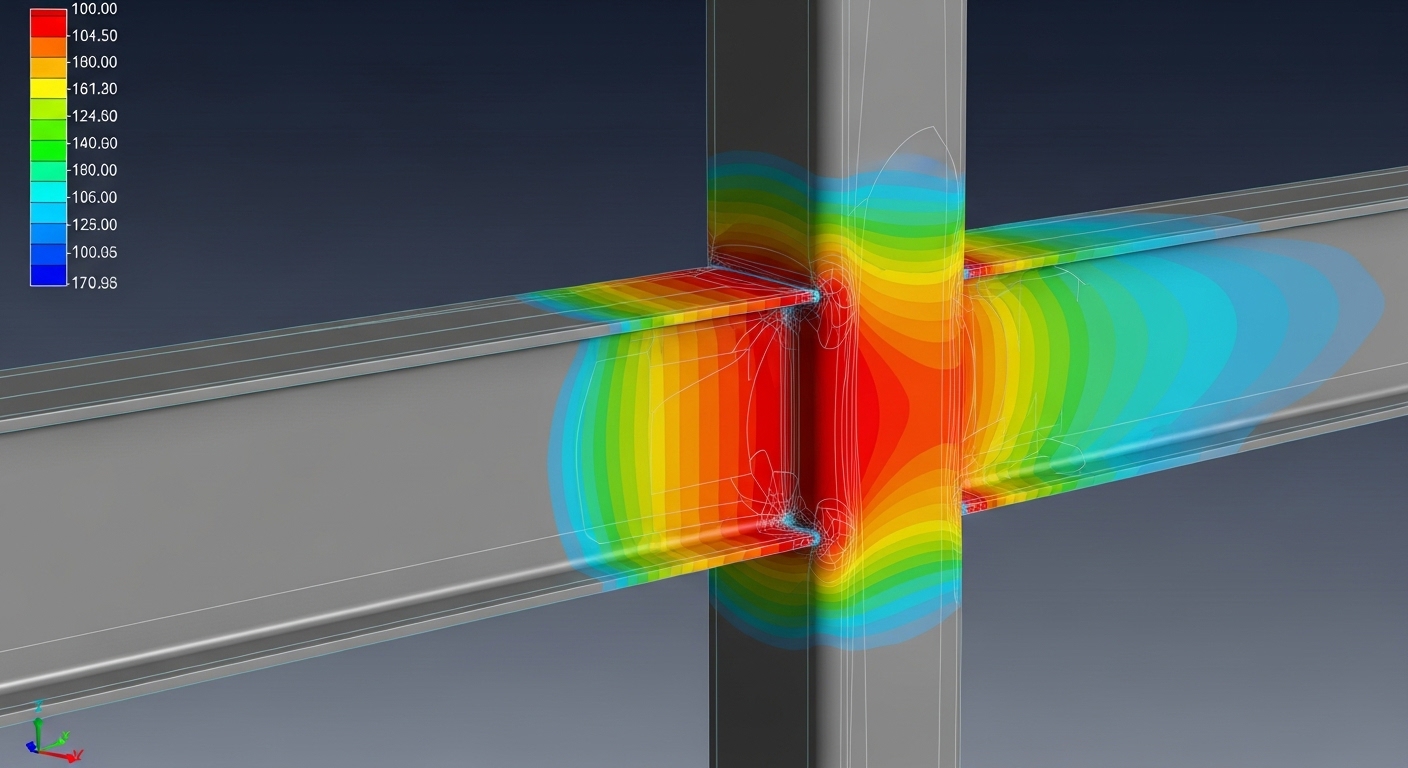

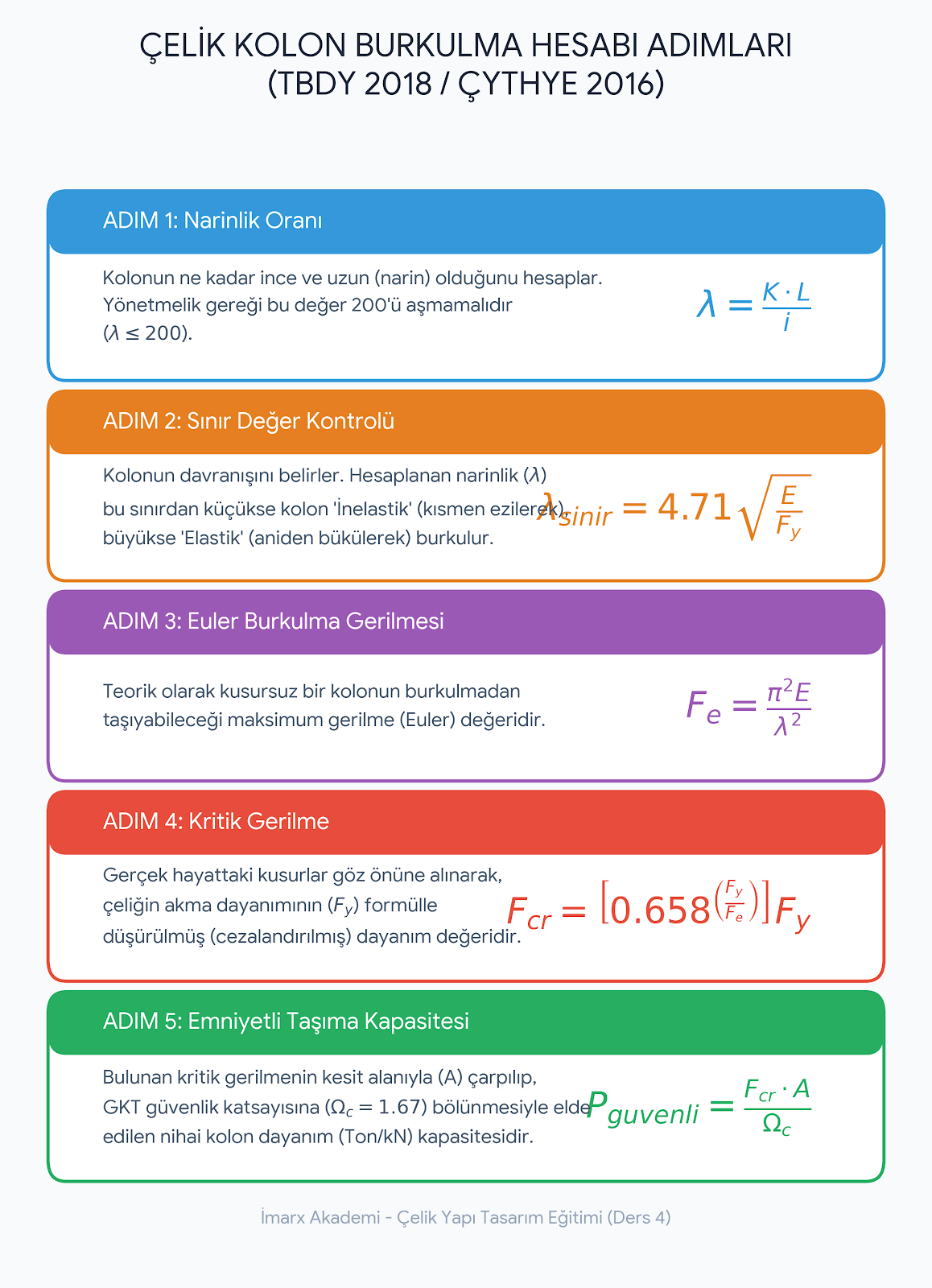

"Çelik yapılarda kolon burkulma hesabının 5 temel adımını özetleyen yüksek çözünürlüklü mühendislik infografiği. TBDY 2018 ve ÇYTHYE 2016 yönetmeliklerine tam uygun olarak; narinlik oranı (lambda), sınır değer kontrolü, Euler burkulma gerilmesi ve emniyetli taşıma kapasitesi formüllerini içerir. Çelik yapı tasarımı yapan mühendisler ve öğrenciler için pratik bir başucu kaynağıdır."
